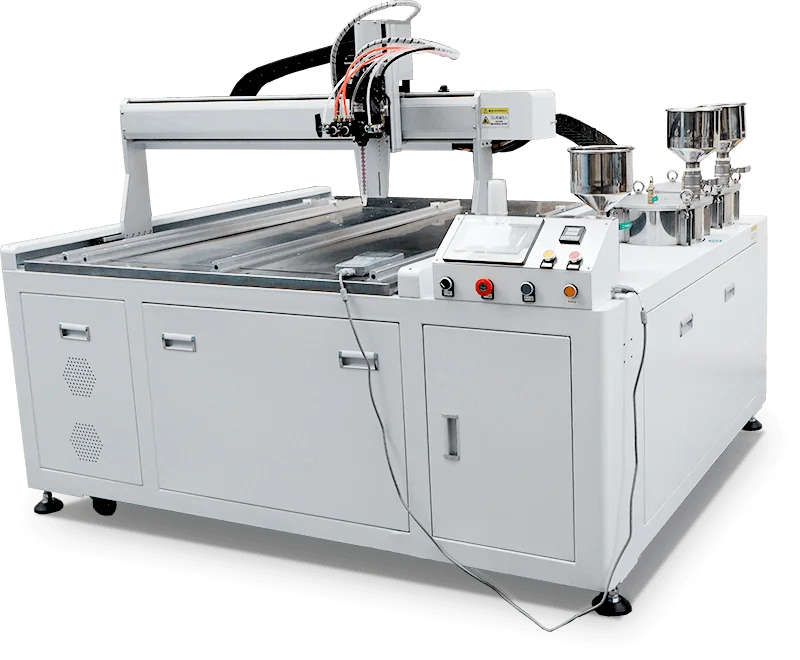

Machine de doming résine automatique 3 axes DJ771
Faut-il choisir une machine automatique 3 axes ?
Comparez la feuille réelle, le gabarit, la résine et les exigences de production avant de choisir une plateforme 3 axes.
Convient le mieux lorsque
- Vous avez déjà des planches régulières pour décalcomanies, étiquettes, badges ou plaques.
- Vos commandes se répètent assez pour sauvegarder des programmes.
- Le dosage manuel est devenu le goulot d'étranglement pour une disposition répétable.
- Le placement des produits peut être maîtrisé par des gabarits ou le positionnement de la feuille, et le procédé résine est assez stable pour une automatisation répétée.
Envisagez une machine semi-automatique ou avec vision CCD lorsque
- Vous êtes encore au stade de la validation de nouveaux produits ou du comportement de la résine, ou vos petites commandes restent irrégulières.
- La position du produit ou de l'impression varie au-delà de ce qu'un gabarit répétable peut maîtriser.
- L'échantillon doit présenter un bord, un repère ou un élément contrasté fiable avant de choisir l'alignement par caméra.
- Pour des modèles aux formes irrégulières qui changent souvent, comparez SJ4060 lorsque l'édition des trajectoires à l'écran rendrait la mise en place plus pratique.

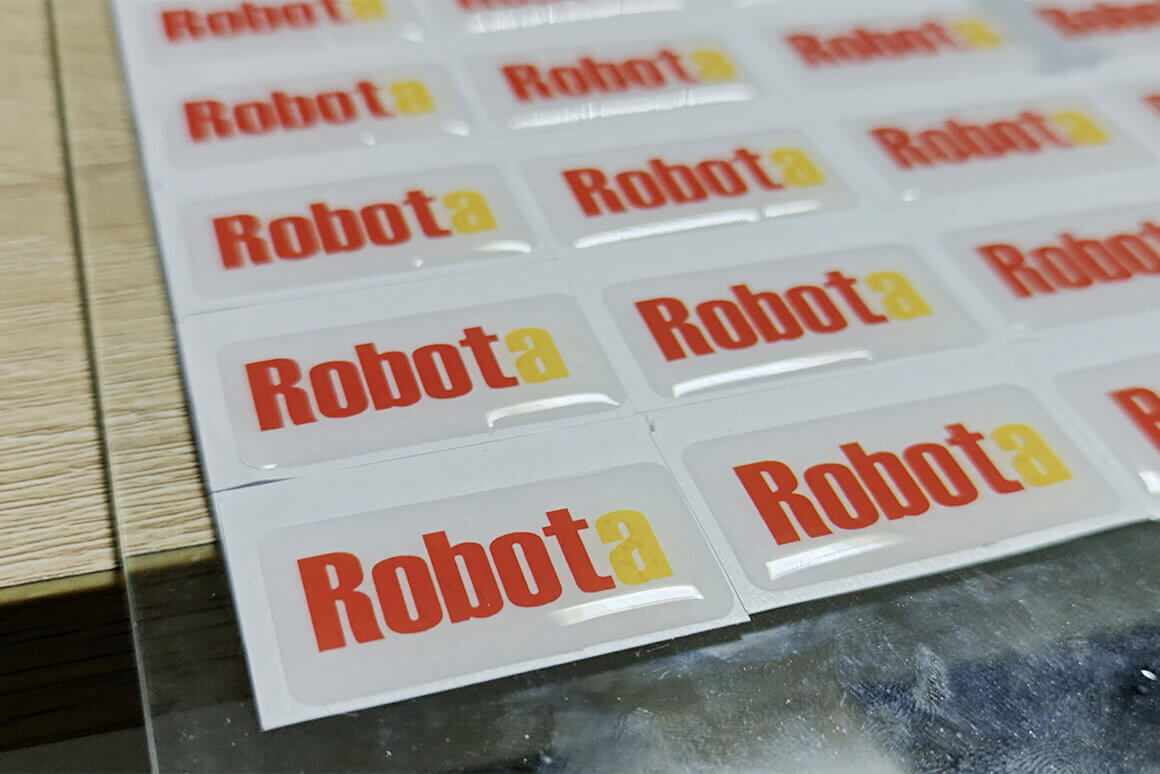

Exemples de produits typiques
Exemples de dispositions régulières de feuilles adaptées aux trajectoires enregistrées et au positionnement contrôlé par gabarit. La configuration finale dépend de la taille de la feuille, de l'espacement et de la répétabilité.
Voir la machine en production réelle
Observez le dosage sur des feuilles à disposition régulière, l’écoulement de la résine et la répétabilité de la production avant de choisir un modèle.
Plusieurs embouts de dépose
Tutoriel de programmation
Sticker rond simple
Production répétitive et maîtrise de la résine
Avantages techniques
Stabilité de production pour doming sur planches régulières.
Trajectoires 3 axes répétables pour dispositions régulières
Mélange dynamique avec contrôle de l'aspiration
Dosage par pompe à engrenages adapté au volume par cycle
Exigences avant de choisir l’automatisation 3 axes
Confirmez la feuille, le gabarit, la résine et la hauteur de dôme cible avant de programmer des trajectoires répétitives.
| Exigence | Points à confirmer | Pourquoi c’est important |
|---|---|---|
| Type de produit | Produits résinés : décalcomanies, étiquettes, badges, plaques signalétiques ou porte-clés disposés régulièrement sur feuilles | Les dimensions du produit, la conception des bords et le format de la feuille influencent la programmation et la hauteur du dôme. |
| Disposition de la feuille | Rangées régulières, espacement constant ou produits positionnés par montage de maintien | Les trajectoires enregistrées peuvent être répétées si les positions sont stables. Un contour complexe, des trous ou des découpes ne justifient pas, à eux seuls, la vision CCD. |
| Type de plateforme | Évolution vers une plateforme de table à 3 axes ou plateforme au sol à 3 axes DJ771 | Les plateformes de table conviennent aux productions répétées sur de petits formats ; la DJ771 utilise une unité de résine PJ180 et une course XYZ de 700*700*100 mm pour les feuilles plus grandes. |
| Volume de production | Commandes récurrentes, production quotidienne croissante ou besoins réguliers par lot | L’automatisation devient pertinente lorsque le dosage manuel constitue le goulot d’étranglement et que la disposition des feuilles est répétable. |

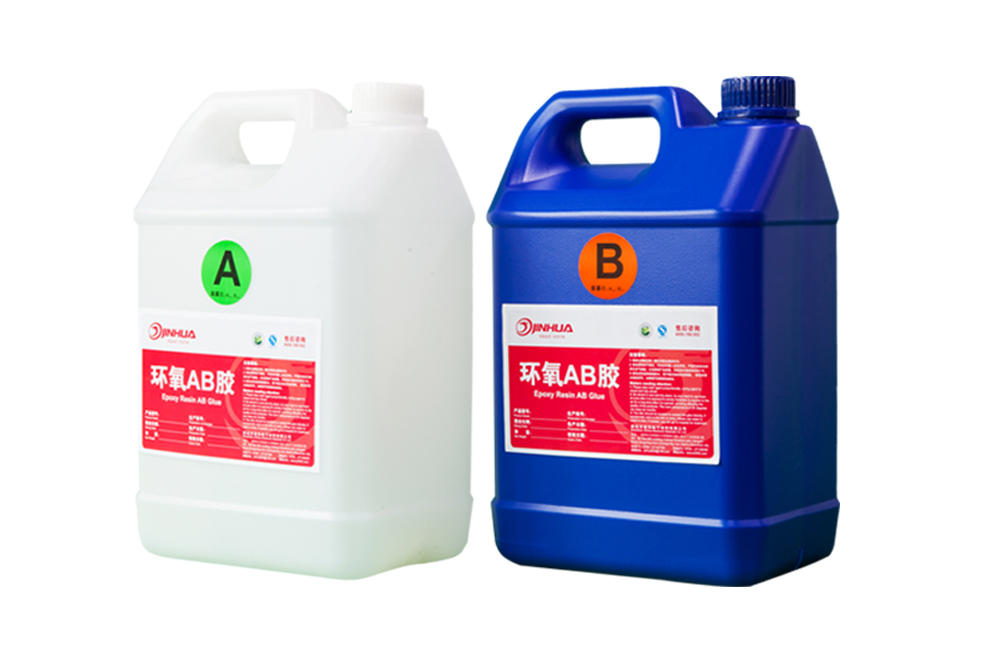

| Type de résine | Époxy, polyuréthane ou choix à préciser | La viscosité, la durée pratique d’utilisation, la maîtrise des bulles, le volume déposé et la planéité du montage de maintien influencent la régularité de la hauteur du dôme. |
| Risque de positionnement | Montage de maintien stable ou positionnement maîtrisé de la feuille ; variations du produit ou de l’impression | Si les écarts ne peuvent pas être maîtrisés mécaniquement, comparez la SJ4060. Pour les changements fréquents de modèles irréguliers, évaluez séparément sa méthode de programmation visuelle des trajectoires et le travail de préparation qu’elle implique. |
| Tests d’échantillons | Feuille, graphisme et résine réels, avec la hauteur de dôme visée | Les tests permettent de vérifier si les programmes enregistrés assurent la production et la régularité des résultats requises. |
Configuration à 3 axes : de table ou au sol
| Configuration | Unité de résine | Type de plateforme | Idéal pour | Points à vérifier |
|---|---|---|---|---|
| DJ331 Plateforme 3 axes de table | Compatible PJ180 | Plateforme 3 axes de table ; zone de travail 300 x 300 mm | Feuilles régulières compactes, espace limité et trajectoires répétitives | Confirmez la taille du gabarit, la zone utilisable de la feuille et le cheminement des tuyaux avant le devis. |
| DJ6331 Configuration à double axe Y | Unité de dosage/mélange de résine PJ180 | Deux postes de travail à axe Y, chacun avec une zone de travail de 300 x 300 mm | Acheteurs passant du semi-automatique au mouvement automatique | Confirmez la feuille produit réelle, la stabilité du gabarit et la viscosité de la résine. |
| DJ771 Configuration 3 axes au sol | Unité de résine PJ180 | Plateforme 3 axes au sol 700*700*100 mm | Grandes feuilles régulières, commandes répétitives stables et programmes enregistrés | Comparez la vision si la variation de positionnement ne peut pas être maîtrisée par des gabarits, ou si des changements fréquents de conception rendent la configuration visuelle des trajectoires plus pratique. |
| SJ4060 Configuration avec vision CCD | Adaptée selon la résine et le type de produit | Alignement par caméra avec programmation visuelle des trajectoires | Positionnement variable, ou changements fréquents de modèles aux formes irrégulières pour lesquels l’édition des trajectoires à l’écran est utile | Validez la reconnaissance, l’effort de configuration des trajectoires et les résultats de dosage avec l’échantillon réel. |
Robota
Configurations optionnelles
Spécification
| Modèle | DJ771 | DJ1010 | DJ0815 | DJ1224 |
|---|---|---|---|---|
| Dimensions (L*l*H) | 150*128*150 CM | 178*135*150 CM | 196*159*150 CM | 288*202*150 CM |
| Poids | 340 Kg | 420 Kg | 490 Kg | 580 Kg |
| Plage de travail X/Y/Z (mm) | 700*700*100 | 1000*1000*100 | 800*1500*100 | 1200*2400*100 |
| Réservoir de résine A/B | Réservoir A : 20 L ; réservoir B : 20 L ; réservoir de nettoyage : 5 L – personnalisable | |||
| Précision de dosage | Quantité de colle ±2%, proportion de colle ±2% | |||
| Rapport de résine | 1:1-3:1 (Réglable) | |||
| Programmation | Boîtier de programmation | |||
| Pompe doseuse | Pompe à engrenages/à vis – sélectionnée selon la résine et le volume de dosage cible | |||
| Commande | Carte intelligente de contrôle de mouvement + écran tactile (Réglage, modification, enregistrement des programmes) | |||
| Motifs | Lignes, cercles, arcs, trajectoires continues, interpolation linéaire 3D | |||
| Système de mélange | Mélangeur dynamique (standard) | |||
| Vitesse/répétabilité | Max. 250mm/s, ±0.05mm | |||
| Plage de pression d’entrée | 0.5-0.8 MPa | |||
| Puissance | 220V 50Hz 1000-2000W | |||
Informations commerciales et assistance
Utilisez ces conditions pour préparer l'achat d'une DJ771. La feuille réelle, le gabarit, la résine et l'objectif de production doivent être examinés avant de fixer la plateforme et la configuration de dosage.
| Informations d’achat | Détails de DJ771 |
|---|---|
| Délai de production | Le délai de production est d’au moins 10 jours et est généralement d’environ 14 jours après confirmation de la configuration finale et des détails de la commande. Des fonctions personnalisées, des gabarits, des modifications de tension ou d’autres exigences particulières peuvent prolonger le délai. La date confirmée est indiquée dans le devis ou la confirmation de commande. |
| Garantie | 12 mois à compter de la date de réception de la machine par le client. Les détails de la couverture et les exclusions concernant les consommables et les pièces d’usure sont définis dans le devis et le contrat officiels. |
| FAT avant expédition | Le FAT avant expédition couvre les mouvements XYZ, la programmation, le dosage, le mélange, le nettoyage et l’essai d’échantillon convenus. Des notes d’essai, des photos ou des vidéos peuvent être fournies. |
| Installation & formation | La configuration à distance et la formation des opérateurs s’appuient sur des manuels d’utilisation détaillés et une vaste bibliothèque de tutoriels vidéo. L’installation sur site n’entraîne pas de frais d'assistance distincts, mais le client prend en charge le transport du technicien, ses déplacements locaux, son hébergement, ses repas, son assurance et les autres frais de déplacement. La disponibilité et le calendrier doivent être confirmés à l’avance. |
| Pièces de rechange | Les consommables recommandés pour la première commande comprennent les mélangeurs, les aiguilles ou buses de dosage, les joints, les joints toriques et les tuyaux. Les pièces de maintenance de la pompe, les éléments liés au gabarit et les autres pièces spécifiques au modèle sont confirmés après approbation de la configuration finale. |
| Électricité & documentation | La plage électrique publiée pour DJ771 est de 220 V / 50 Hz / 1000-2000 W, selon la configuration de dosage confirmée. Les autres exigences électriques, la langue de l’interface, le manuel d’utilisation, les documents de câblage et le statut de certification sont confirmés avant la commande. |
Déroulement des tests d’échantillons avant l’achat
Testez d’abord une disposition réelle sur feuille, puis vérifiez si les programmes à 3 axes enregistrés permettent d’atteindre la production et la régularité des résultats dont vous avez besoin.
Envoyer des échantillons de feuille
Partagez photos, disposition, dimensions, matériau, espacements, hauteur cible et volume mensuel.
Vérifier la compatibilité résine
Validez le choix de la résine époxy ou polyuréthane en testant la transparence, l’adhérence, le durcissement et le risque de bulles.
Réaliser un essai 3 axes
Testez trajectoires sauvegardées, tenue du bord, hauteur et répétabilité sur la vraie feuille.
Confirmer la configuration de la machine
Examinez les observations sur la production, les choix et réglages liés à la résine, les besoins de maintien des pièces et la nécessité de comparer une solution avec vision CCD.
Demandez une démo ou un essai gratuit
Utilisez ce formulaire pour demander un test d'échantillon 3 axes. Robota examinera les détails de votre feuille, confirmera les informations requises sur le gabarit et la résine, puis organisera la prochaine étape.
Feuille à disposition régulière
Formes mixtes / disposition irrégulière
Ce que vous recevrez
- Observations d’essai sur les trajectoires enregistrées, la tenue des bords et la répétabilité de hauteur
- Recommandation d’une plateforme 3 axes de table ou DJ771 selon la feuille et l’espace
- Notes sur le gabarit, la résine et la configuration multi-buses optionnelle
- Devis transmis après confirmation du procédé envisagé
*Vos coordonnées seront gardées strictement confidentielles.
Questions fréquentes avant de choisir une machine 3 axes
Utilisez ces réponses pour comparer 3 axes, semi-automatique et CCD avant d’envoyer des échantillons.
Quand une machine 3 axes est-elle le bon choix ?
C’est le bon choix lorsque les produits reviennent à une position répétable, que les commandes se répètent souvent et que les programmes de dosage enregistrés peuvent améliorer le rendement et la régularité.
L’automatisation à 3 axes convient-elle aux dispositions irrégulières ou mixtes ?
Cela dépend de la répétabilité, et pas seulement de la forme du contour. Si chaque feuille revient à la même position, DJ771 peut suivre des trajectoires enregistrées pour des contours complexes, des trous et des découpes.
Peut-elle fonctionner avec époxy et polyuréthane ?
Oui, mais la configuration dépend du ratio de résine, de la viscosité, du comportement au durcissement, du contrôle des bulles et de l’environnement d’utilisation. Un test d’échantillons est recommandé avant l’achat.
Quelles informations faut-il avant programmation ?
Envoyez les dimensions du produit, la disposition de la feuille, l’espacement, le matériau, la hauteur de dôme visée, le volume prévu et les informations sur la résine. Les détails du gabarit ou du positionnement de la feuille sont également utiles.
Quand choisir CCD plutôt que 3 axes ?
Comparez SJ4060 lorsque le positionnement ou la position d’impression varie, ou lorsque des changements fréquents de modèles aux formes irrégulières rendent la création et l’édition de trajectoires à l’écran plus pratiques. Validez le flux de travail avec l’échantillon réel.
