快速解答
3 轴自动树脂圆顶机可将双组分环氧树脂或聚氨酯树脂精确分配到标签、铭牌和贴纸上，形成透明、有光泽的圆顶形涂层。它使用 XYZ 运动系统将分配头移动到预先排列的工件托盘上，混合并施加受控的树脂体积。这种自动化过程取代了手动点胶，极大地提高了一致性、吞吐量和边缘控制，特别是对于规则形状贴花的中到大批量生产。选择标准 3 轴模型、半自动机器还是视觉引导系统主要取决于您的生产量、标签布局复杂性、材料类型和质量要求。
要点
- 三轴自动圆顶机最适合 排列整齐、品质优良的标签纸 高产量和一致的涂层厚度很重要。
- CCD 相机制导系统 解决了不规则贴纸布局和非常小的零件（小至 3 毫米）的定位挑战，但成本较高。
- 聚氨酯（PU）树脂 几乎总是需要真空脱气装置来防止微气泡，特别是在寒冷的环境中。
- 使用您自己的材料和艺术品进行样品测试 是购买任何圆顶设备之前最重要的一步。
- 不要假设一台机器适合所有材料——环氧树脂和聚氨酯树脂需要不同的混合比、泵类型和加工条件。
- 在请求报价之前准备好您的应用详细信息：零件尺寸范围、树脂类型、板材布局、每月产量和车间温度。
介绍
如果您生产 3D 贴纸、金属铭牌、汽车徽章或装饰标签，您就已经知道穹顶工艺决定了最终产品的外观。边缘不平整、气泡或粘性斑块的不良圆顶标签可能会毁掉整批标签。从手动圆顶到自动化的转变引发了直接的问题： 我是否需要一个简单的半自动机器、一个标准的 3 轴系统或一个摄像头引导模型？哪种配置可以避免树脂未固化或形成气泡等常见缺陷？我需要向供应商提供哪些信息才能获得正确的报价？
本文通过解释 3 轴自动树脂圆顶机的工作原理，以及更重要的是如何根据您的实际生产要求选择正确的系统来回答这些问题。重点是实际决策因素，而不仅仅是产品描述，因此您可以从研究转向知情的询价。
什么是三轴自动树脂凸台机
3 轴自动圆顶机是一种笛卡尔坐标点胶机器人，专门设计用于将定量的双组分环氧树脂或聚氨酯树脂涂敷到平面基材上。 “三轴”是指机器在X（左右）、Y（前后）、Z（上下）方向上的运动。配备动态或静态混合器的分配头在真空保持台上的各个贴纸位置之间移动，并沉积树脂，树脂自动流平成光滑的圆顶。
与通用点胶机器人不同，圆顶机设计用于：
- 中低粘度树脂（通常为 300–3,000 cps），必须自流平且不会溢出零件边缘。
- 无图案涂层：树脂沉积为单个点或短珠，而不是绘制的线或螺旋。
- 由精密齿轮泵或螺杆泵控制的可重复注射量，通常在±2%的公差范围内。
- 包含数十个或数百个零件的托盘的快速循环时间。
在本文中，我们将介绍 Robota 系列圆顶机（包括 DJ771 3 轴型号、SJ4060 CCD 视觉引导机和 PJ180 半自动机），以说明配置选择如何直接映射到生产需求。
3 轴自动圆顶工艺的工作原理
了解工作流程有助于阐明“自动”的实际含义以及仍需要操作员注意的内容。
步骤 1 – 托盘装载。 操作员将一张或托盘的预切标签面朝上放在桌子上。对于标准 3 轴机器，标签必须排列在已知的、一致的网格中；点胶程序依赖于固定坐标。
第 2 步 – 程序选择。 通过触摸屏 PLC 控制器和手持式示教器，操作员可以调用针对特定标签布局、树脂类型、注射量和点胶模式保存的程序。
第 3 步 – 自动分配。 X-Y 轴将分配头移动到第一个标签上。 Z 轴将喷嘴降低到预定义的高度。齿轮泵按照预设的时间或体积计量混合树脂。树脂被沉积，并且头部移动到下一个位置。喷嘴尖端的动态混合可确保双组分树脂（例如环氧树脂 3:1 或 PU 1:1）在点胶前立即彻底混合。
第 4 步 – 托盘移除和固化。 整个托盘呈圆顶状后，操作员将其取出并将其放置在单独的固化区域中（环境或加热，取决于树脂）。不涉及机器固化；圆顶机仅处理点胶。
半自动化适合的地方： PJ180 半自动机器使用相同的齿轮泵和动态混合技术，但操作员握住手机并手动从一个零件移动到另一个零件。这适用于非常短的运行、原型设计或不适合自动化编程的混合批次。
CCD 视觉改变顺序的地方： SJ4060机器用摄像头取代了固定程序，可以自动检测每个贴纸的位置和角度。分配路径实时调整。这对于不规则布局、载体片材上的单独吻切贴纸或无法手动对齐的非常小部件至关重要。
谁应该考虑使用 3 轴自动圆顶机？

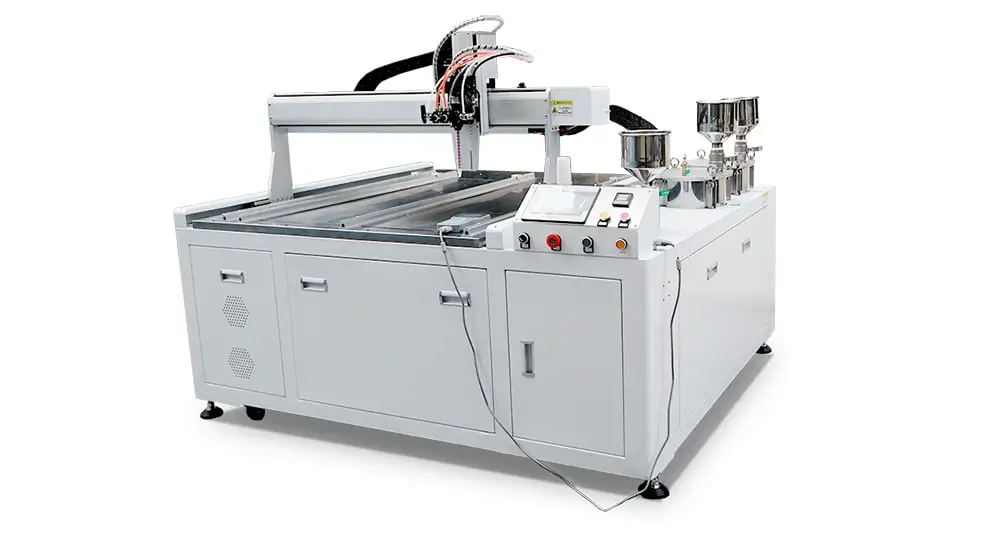

如果满足以下条件，您就是标准 3 轴机器（如 DJ771）的有力候选者：
- 你生产 每月超过 5,000–10,000 张 具有常规、可预测的图纸布局。
- 你的标签是 20毫米×20毫米或更大，并且±0.2毫米的位置精度是可以接受的。
- 你用 环氧树脂（3:1比例） 或聚氨酯，车间温度保持在 18 °C 以上。
- 您希望减少体力劳动，同时增加每个托盘的产量，使每个点的循环时间低于 2 秒。
这种机器类型有效地弥补了手动点胶和全自动视觉引导系统之间的差距。
当此解决方案不是最佳选择时
即使是最好的 3 轴机器在以下几种情况下也会陷入困境或变得经济上存在问题：
- 高度不规则的贴纸布局。 如果您的纸张包含混合形状、随机位置或旋转标签，固定程序 3 轴系统将需要更长的时间才能获得最佳结果。 CCD 视觉模型 (SJ4060) 是正确的选择。
- 非常小的零件（最小 3 毫米）。 手动或半自动分配微小点具有挑战性；在没有视觉的情况下实现自动化是不切实际的。摄像头系统可确保喷嘴准确落在需要的位置。
- 无需脱气的聚氨酯树脂。 聚氨酯对湿气和滞留空气比环氧树脂更敏感。如果树脂槽没有真空脱气，就会形成气泡。即使是经过精心调校的 3 轴机器也无法补偿未脱气的 PU 树脂。
- 每次运行的原型设计或订单数量为几百件。 全自动机器的编程和设置时间可能超过速度优势。半自动系统 (PJ180) 可为极低的产量提供更平衡的投资回报率。
- 车间温度始终低于 15 °C，无需加热。 树脂粘度在寒冷条件下急剧上升，导致流动问题、注射不一致以及流平时间过长。如果无法加热车间或机器的水箱和软管，自动点胶的可靠性就会下降。
购买前要考虑的关键因素
当您评估机器时，这些技术和操作因素直接影响哪种配置适合您。
1、应用场景及工件尺寸
定义最小和最大的零件。 DJ771 可定制最大 1200 mm × 1000 mm 的工作台，但典型的标签纸要小得多。 SJ4060的行程为400毫米×600毫米，采用双工作台设计，允许一张工作台装载，而另一张工作台进行点胶。
2、树脂种类及混合比例
- 环氧树脂 3:1 通常与齿轮泵和标准动态混合器配合良好。
- PU 1:1 受益于脱气罐和潜在的粘度稳定性螺杆泵。告诉供应商您的确切树脂型号（例如聚氨酯 618AB-18 或特定环氧树脂）以进行兼容性测试。
3. 生产量和周期
计算每月、每天和每班的零件数。具有单个点胶头的 DJ771 每分钟可点胶 30-60 个零件，具体取决于点大小和托盘布局。多头配置可按比例增加吞吐量，但会增加成本。
4. 准确度和重复性要求
对于因圆顶边缘缺陷导致零件报废的高价值产品，请考虑是否需要 ±0.1 毫米的定位。依靠操作员托盘放置，CCD 视觉始终提供比盲 3 轴更高的位置精度。
5、自动化程度
- 半自动（PJ180）：操作员控制喷嘴位置；最适合初创企业、短期印刷。
- 自动三轴 (DJ771)：程序化托盘分配；最适合普通纸张、中高容量。
- 自动CCD (SJ4060)：具有视力矫正功能；最适合不规则布局、非常小的零件。
六、安装环境
测量环境温度和湿度。如果低于 18 °C，请预算水箱和软管加热系统。高湿度会加速 PU 固化，如果不加以控制，可能会导致圆顶浑浊。
7. 未来的可扩展性
机器以后可以升级为多头、更大的工作台或脱气吗？一些平台（如 DJ771）提供模块化选项；与制造商核实这一点。
可用选项的比较
下表比较了基于 Robota 系列的三种代表性机器类型。用它来缩小您的搜索范围。
| 选项 | 最好的 | 优点 | 局限性 | 选型注意事项 |
|---|---|---|---|---|
| 半自动圆凸机 (PJ180) | 原型制作、极小批量、混合批次 | 成本低，易学，无需编程；对树脂行为的即时反馈 | 完全依赖于操作员；点位置不一致；大型工作疲劳 | 非常适合初始市场测试或内部小额定制订单。 |
| 标准 3 轴 (DJ771) | 中到高容量，规则布局 | 快速、可重复、降低操作成本；多头可扩展 | 要求托盘定位一致；无法纠正旋转/移位的贴纸 | 非常适合大规模运行环氧树脂的标签转换器。使用您自己的工作表布局进行测试。 |
| CCD视觉引导(SJ4060) | 不规则布局、微小零件、高混合生产 | 自动对位，双工作台连续上料，精度高 | 前期成本较高；维护较复杂；需要稳定的照明 | 如果您的工作表没有完美网格化，这是唯一实用的自动选项。 |
| 带有脱气和加热附加装置 | 聚氨酯树脂；寒冷环境 | 防止气泡并保持流动一致性 | 增加成本、功耗和维护点 | 如果使用 PU，尤其是在冬季，请将其添加到 DJ771 或 SJ4060 中。 |
此表反映了产品文档中描述的功能。实际适用性必须通过样品测试来验证。
决策矩阵：根据您的情况选择哪种配置
使用此快速参考将您的情况映射到可能的配置。
| 情况 | 推荐选项 | 原因 |
|---|---|---|
| 常规标签纸，>5000 张/月，20 毫米+ | DJ771 三轴自动 | 高吞吐量、固定坐标、可靠的环氧树脂圆顶 |
| 不规则贴纸，混合尺寸，小至 3 毫米 | SJ4060 CCD自动 | 相机校正定位；双表保持速度 |
| 聚氨酯树脂 | DJ771或SJ4060+真空脱气 | PU滞留空气；脱气罐是强制性的 |
| 冷车间（10–18°C） | 任意自动+加热系统 | 将树脂粘度保持在推荐范围内 |
| 销量低（每月几百），SKU 多 | PJ180半自动 | 自动装置的设置时间超过运行时间 |
| 稍后需要扩展 | 具有模块化选项的 DJ771 | 可现场添加多头和更大的桌子（与供应商确认） |
如何将解决方案与您的应用相匹配
场景 A：一家标签加工商每月生产 50,000 个环氧圆顶金属铭牌。
- 情况： 所有铭牌尺寸相同，以一致的 10×10 网格放置在标准托盘上。环氧圆顶是核心增值服务。
- 推荐： 标准三轴自动机（DJ771）。规则的网格允许简单、快速的程序。多头选项进一步提高产量。不需要视力。
- 购买前： 将 50–100 个带有实际背胶和艺术品的铭牌发送给供应商以获取免费样品。确认树脂附着力、边缘清晰度和固化符合您的质量标准。
场景 B：一家促销产品制造商，生产小型、多设计的零售贴纸。
- 情况： 每张纸包含 20-30 个不同的贴纸形状，采用非重复的、艺术家设计的布局。每个订单的数量为 2,000–5,000 张，但每两周更换一次。
- 推荐： CCD视觉自动机（SJ4060）。相机读取纸张并即时调整分配——无需每次重新编程。双工作台允许一个装载，而另一个则分配，尽管混合布局仍可保持吞吐量。
- 购买前： 提供3-5种不同的板材设计供供应商拍摄测试视频。确认视觉系统正确识别并圆顶最小的元件。
场景 C：一家初创公司测试定制圆顶贴纸市场。
- 情况： 订单量小（100-500 件），设计变更频繁，现金流紧张。业主在缩放之前需要了解流程。
- 推荐： 半自动机器（PJ180）。资金投入低，学习速度快。操作员获得有关树脂如何在自己的材料上流动和固化的第一手资料，这对于以后的设备升级至关重要。
- 购买前： 测试树脂与不干胶标签材料的兼容性。有些粘合剂可能会在未固化的环氧树脂下混浊或分层。
常见的购买错误
- 根据价格选择机器，无需样品测试。
- 问题： 与供应商的测试树脂完美配合的机器可能无法与您自己的树脂和基材配合使用。这会导致昂贵的返工、质量不稳定以及可能的退货麻烦。
- 避免： 坚持用您的实际材料和生产文件免费来样加工。观看测试视频，显示整个托盘从装载到完成的圆顶。
- 忽略聚氨酯的脱气要求。
- 问题： PU 树脂混合粘稠并固有地捕获空气。如果没有脱气罐，隆起数小时后就会出现微气泡，破坏外观。没有任何分配技术可以完全弥补。
- 避免： 如果 PU 甚至是未来可能的材料，请预先安装脱气装置或确保可以对机器进行改造。预算将此作为必备配件，而不是可选的。
- 从单点周期时间高估生产能力。
- 问题： 供应商的“每点 1.5 秒”规格假设流体理想且没有操作员延迟。考虑到托盘更换、偶尔的喷嘴清洁和设置后，实际吞吐量会较低。
- 避免： 计算所需的月产量，缓冲量高于机器额定连续速度 20-30%。根据您的具体托盘尺寸和网点体积，与供应商讨论实际的每日产量预期。
- 忽略车间温度影响。
- 问题： 树脂粘度在夏季和冬季之间变化显着。在 25 °C 时流动性良好的环氧树脂在 15 °C 时可能会变得迟缓且圆顶不均匀，从而导致边缘缺陷或厚度不一致。
- 避免： 测量车间全年的温度范围。如果低于树脂制造商的建议范围，请对树脂槽和软管进行机器加热。加热罐会增加成本，但可以防止季节性质量漂移。
- 假设所有 3 轴机器都是等效的。
- 问题： 通用 3 轴点胶机器人通常缺乏圆顶所需的特定齿轮泵计量、动态混合和真空台集成。他们在流量控制和自流平材料方面遇到了困难。
- 避免： 从专门从事圆顶应用的制造商处购买，并且可以提供特定于应用的建议，而不仅仅是运动硬件。
供应商选择和询价清单
在联系供应商之前准备好这些信息。它确保您收到真实的报价和配置，而不是通用的标价。
| # | 需要准备什么 | 为什么它很重要 |
|---|---|---|
| 1 | 工件尺寸及材质 | 确定工作台尺寸以及真空或固定装置的需求。 |
| 2 | 图纸布局：规则网格还是不规则？ | 在标准 3 轴视觉和 CCD 视觉之间做出选择。 |
| 3 | 最小和最大零件尺寸 | 确认喷嘴尺寸和定位分辨率。 |
| 4 | 树脂类型和品牌（环氧树脂 3:1 / PU 1:1） | 规定泵类型、混合方法、脱气和材料处理。 |
| 5 | 树脂的粘度和工作时间 | 影响适用期管理和点胶参数。 |
| 6 | 每月所需产量（零件或板材） | 调整分配头的数量和工作台配置。 |
| 7 | 车间温度范围 | 验证加热系统是否需要保持最佳树脂粘度。 |
| 8 | 可用的压缩空气和电源 | 确保工厂车间的兼容性。 |
| 9 | 免费测试样品零件 | 付款前验证流程兼容性的唯一方法。 |
| 10 | 操作员技能水平和培训期望 | 帮助供应商准备合适的手册和视频培训材料。 |
Robota等供应商提供免费样品服务、定制带英文字幕的操作视频以及售后技术支持。在询问时确认这些详细信息。
常问问题
问：选择圆顶机时最重要的因素是什么？
答：最关键的因素是 实际工件布局与机器定位方法的匹配。如果您的贴纸以完全相同的方式放置在每个托盘上，则标准 3 轴机器会直接且快速。如果布局发生变化，CCD 视觉系统是唯一可靠的选择。这个决定应该优先于速度或价格等其他考虑因素。
问：我应该选择全自动还是半自动设备？
答：选择 半自动 如果您的月产量低于几千个零件，您会经常更改设计，或者您仍在验证隆起工艺。选择 自动的 当月产量超过大约 5,000-10,000 个零件时，您需要一致、可重复的结果，而不依赖于个人操作员的技能。
问：我使用聚氨酯树脂。我真的需要脱气系统吗？
一个： 是的，在大多数情况下。 PU 树脂在混合过程中往往会夹带空气，从而产生微气泡，从而破坏光学透明度。强烈建议将真空脱气罐作为 PU 应用的标准配件。如果没有它，与气泡相关的废品通常会增加，特别是在较低的温度下。
问：我应该向供应商发送哪些信息才能获得准确的报价？
答：发送您的标签样品或板材布局、您使用（或计划使用）的树脂品牌和混合比例、最小零件尺寸、您的每月生产目标以及您的车间温度。这使得供应商可以推荐特定的配置——机器类型、泵、可选的加热/脱气和工作台尺寸——而不是基本型号的价格。
问：我可以在购买前测试自己的材料吗？
答：大多数专业圆顶机供应商都提供免费样品测试。您发送贴纸和树脂；他们处理一批并提供视频。这是了解机器如何处理您的确切材料并在投入之前发现任何粘附、浑浊或边缘问题的最佳方法。
问：标准三轴机以后可以升级带摄像头吗？
答：通常不会。机械框架和控制架构有很大不同。如果您预计在不久的将来需要视力矫正，那么从视觉引导系统开始比尝试可能不可靠或不受支持的改造更具成本效益。
结论
选择 3 轴自动树脂圆顶机并不是要选择最快或最先进的型号，而是要根据您的日常生产实际情况调整机器的定位逻辑、点胶方法和材料处理。对于常规纸张和大批量生产，DJ771 型 3 轴机器可提供一致的吞吐量。当布局不可预测时，SJ4060 的 CCD 视觉成为自动化生产的推动者，而不是昂贵的奢侈品。对于聚氨酯树脂用户来说，脱气不是可选的。
最实际的下一步是收集一组具有代表性的您自己的标签，选择一种树脂，并向供应商索取隆起演示样品。与任何规格表相比，单次测试运行将揭示更多有关兼容性的信息。配备了上面的选择因素、比较表和询价清单，您现在可以清楚地传达您的要求并获得有效的配置，而不仅仅是移动的机器。
