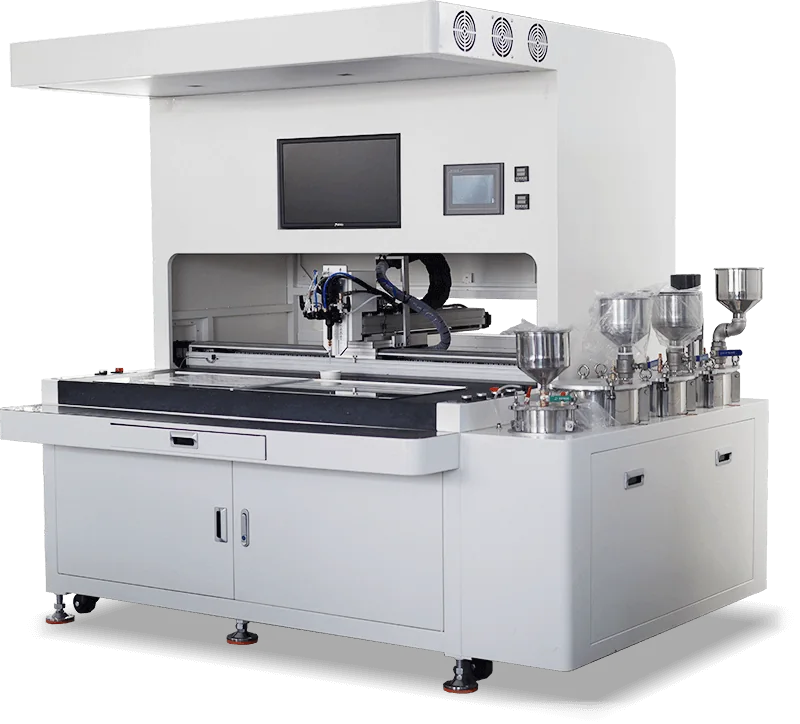

Máquina de doming con visión CCD SJ4060
¿Debe elegir una máquina de doming con visión CCD?
Compare SJ4060 para la alineación mediante cámara o la programación visual de trayectorias. No es automáticamente más rápida con hojas sencillas y repetibles.
Encaja mejor cuando
- La posición del producto o de la impresión varía y no puede mantenerse de forma repetible mediante un útil de posicionamiento.
- Las variaciones de posición impresa hacen poco fiable la alineación con fijaciones, y la muestra ofrece un borde, marca o contraste claro para el reconocimiento por cámara.
- Los diseños irregulares o los cambios frecuentes hacen más práctica la creación y edición de trayectorias en pantalla.
- La alineación de la trayectoria con el borde impreso es un riesgo de producción que debe probarse; los defectos de la resina aún requieren una validación independiente.
Considere una máquina semiautomática o de 3 ejes cuando
- Si aún prueba nuevos productos o recibe pedidos pequeños e irregulares, compare la opción semiautomática PJ180.
- Sus hojas son regulares y pueden colocarse mediante fijaciones; compare la automatización de 3 ejes.
- Necesita principalmente una mayor producción, no alineación mediante cámara ni edición visual de trayectorias.
- Su presupuesto es limitado y una trayectoria de 3 ejes guardada ya cumple los requisitos del trabajo.
Ejemplos de productos típicos
Ejemplos de diseños mixtos o variables en los que la alineación por cámara puede reducir los errores de posicionamiento. El reconocimiento sigue requiriendo un borde, una marca o una característica de contraste claros.
Vea la máquina en producción real
Use videos reales para revisar reconocimiento, alineación y flujo antes de elegir CCD.
Pegatina de diseño mixto
Demo de programación
Pegatinas 3D
Robota
Ventajas técnicas
Reduce el trabajo manual de alineación
Programación visual de trayectorias para etiquetas irregulares
Mezcla dinámica y suministro dosificado de resina
Requisitos de producción antes de elegir CCD
Confirme con la muestra real el reconocimiento, la variación de colocación y el esfuerzo de configuración de la trayectoria.
| Requisito | Qué confirmar | Por qué importa |
|---|---|---|
| Distribución de los productos | Hojas repetibles, variaciones de posición o ángulo, o diseños irregulares que cambian con frecuencia | Evalúe la alineación por cámara para las variaciones de posición y la programación visual de trayectorias para los cambios frecuentes de diseños irregulares. El contorno por sí solo no determina la necesidad de CCD. |
| Característica de reconocimiento | Borde impreso, marca de referencia, zona de contraste o contorno definido del producto, incluidos diseños reflectantes o de bajo contraste | La cámara necesita una referencia visual estable; pruebe el reconocimiento con la muestra real. |
| Área de trabajo | SJ2530, SJ3040, SJ4050 o SJ4060 según el tamaño de la hoja | El modelo debe ajustarse a las dimensiones reales de la hoja, no solo a la producción prevista. |
| Volumen de producción | Pedidos recurrentes, rechazos por posicionamiento y trabajo de preparación o cambio de formato | Compare el proceso probado sin dar por hecho un aumento fijo de la producción. |
| Tipo de resina | Epoxi, poliuretano o por determinar | La viscosidad, el flujo y el curado de la resina siguen afectando a la altura del relieve, aunque se resuelva el posicionamiento. |
| Pruebas de muestras | Hojas impresas, archivos de diseño, altura de relieve objetivo e información de la resina | Las pruebas confirman el reconocimiento, la corrección de trayectoria, el control del borde y el comportamiento final de la resina. |
Robota
Configuraciones opcionales
Especificación
| Modelo | SJ2530 | SJ3040 | SJ4050 | SJ4060 |
|---|---|---|---|---|
| Dimensiones (largo*ancho*alto) | 1000*1150*1800mm | 1680*1470*1850mm | 1960*1740*1960mm | 2160*1750*1980mm |
| Recorrido de trabajo X/Y/Z | 250*300*70mm | 300*400*70mm | 400*500*70mm | 400*600*70mm |
| Área de reconocimiento de la cámara | 250*300mm | 300*400mm | 400*500mm | 400*600mm |
| Número de cámaras | 1 | 2 | 2 | 2 |
| Peso | 450kg | 680kg | 750kg | 800kg |
| Base | Mármol | |||
| Capacidad de los tanques | Tanque A/B: 20L Tanque de limpieza: 5L | |||
| Relación de mezcla de la resina | De 1:1 a 3:1 | |||
| Método de dosificación | Bomba de engranajes o de tornillo: seleccionada según la resina y el volumen objetivo por dosificación | |||
| Precisión de dosificación | Cantidad±2%, Relación de mezcla: ±2% | |||
| Método de mezcla de la resina | Mezclador dinámico (de serie) | |||
| Control | PC+PLC+cámara CCD | |||
| Viscosidad de la resina | <10000CPS | |||
| Patrones | Punto, línea, cuadrado, arco | |||
| Velocidad X/Y/Z y repetibilidad | Máx.: 500mm/s ±0.05mm | |||
| Alimentación | 220v/50hz 2000-4000w | |||
| Rango de presión de entrada | 0.4-0.8MPa | |||
Información comercial y de soporte
Utilice estas condiciones para planificar la compra de una SJ4060. El reconocimiento por cámara debe probarse con la hoja impresa real antes de finalizar la configuración de visión.
| Información de compra | Detalles de la SJ4060 |
|---|---|
| Plazo de entrega | El plazo de producción es de al menos 10 días y normalmente de unos 14 días tras confirmar la configuración final y los detalles del pedido. Las funciones personalizadas, las fijaciones, los cambios de tensión u otros requisitos especiales pueden ampliar el plazo. La fecha confirmada se indica en la cotización o la confirmación del pedido. |
| Garantía | 12 meses desde la fecha en que el cliente recibe la máquina. Los detalles de cobertura y las exclusiones de consumibles y piezas de desgaste se definen en la cotización formal y el contrato. |
| FAT previo al envío | El FAT previo al envío cubre la cámara, el movimiento, la dosificación, la mezcla, la limpieza y la prueba de muestra acordada. Se pueden proporcionar notas de reconocimiento, fotos o vídeo. |
| Instalación & Formación | La configuración remota y la formación de operarios cuentan con manuales de uso detallados y una amplia biblioteca de tutoriales en vídeo. El servicio de ‘instalación in situ' no tiene una tarifa independiente, pero el cliente asume el transporte del técnico, sus desplazamientos locales, alojamiento, comidas, seguro y otros gastos relacionados con el viaje. La disponibilidad y las fechas deben confirmarse previamente. |
| Repuestos | Los consumibles recomendados para el primer pedido incluyen mezcladores, agujas o boquillas de dosificación, juntas, juntas tóricas y mangueras. Las piezas de mantenimiento de la bomba y los componentes de movimiento o cámara de sustitución se suministran según el modelo final y el número de serie de la máquina. |
| Requisitos eléctricos & documentación | El rango eléctrico publicado de la SJ4060 es 220 V / 50 Hz / 2000-4000 W, según la configuración confirmada. Los demás requisitos eléctricos, el idioma de la interfaz, el manual de uso, los documentos de cableado y el estado de certificación se confirman antes del pedido. |
Flujo de prueba de muestras antes de comprar
Pruebe primero las hojas reales y después confirme el reconocimiento y los resultados de dosificación antes de fijar el modelo.
Enviar hojas impresas
Comparta fotos del producto, distribución en la hoja, archivos de diseño, dimensiones, material y altura de relieve objetivo.
Comprobar reconocimiento de cámara
Confirme si la cámara detecta bordes, marcas o contraste de forma fiable.
Realizar prueba CCD
Pruebe la alineación visual, el desplazamiento de la trayectoria, la retención en los bordes, la altura del domo y el comportamiento de la resina en su hoja real.
Confirmar configuración
Revise las notas de reconocimiento, el área de trabajo, la configuración de resina y si la alineación por cámara o la programación visual de trayectorias aportan valor para la muestra.
Solicite una demo o prueba de muestra gratis
Utilice este formulario para solicitar una prueba de reconocimiento CCD. Robota revisará los detalles de sus hojas impresas, confirmará las referencias necesarias para el reconocimiento y organizará el siguiente paso.
Hoja con disposición regular
Formas mixtas / disposición irregular
Qué recibirá
- Observaciones sobre el reconocimiento por cámara y la corrección de trayectoria en la muestra impresa
- Recomendación de modelo CCD y área de trabajo según la hoja real
- Notas de prueba de resina, control de bordes y altura
- Cotización posterior tras confirmar reconocimiento y proceso
*Sus datos se mantendrán estrictamente confidenciales.
Preguntas comunes antes de elegir visión CCD
Compare los requisitos de reconocimiento y las necesidades de configuración de trayectorias antes de enviar muestras.
¿Cuándo es mejor CCD que una máquina 3 ejes?
Compare SJ4060 cuando la colocación o la posición de impresión varía y la muestra ofrece una referencia de reconocimiento fiable, o cuando la edición de trayectorias en pantalla facilita cambios frecuentes en diseños irregulares.
¿La visión CCD resuelve todos los defectos de doming?
CCD puede resolver el posicionamiento y la configuración de trayectorias, pero la viscosidad de la resina, el control de burbujas, el comportamiento de curado y la altura del doming aún requieren pruebas de muestras.
¿Cómo elegir entre SJ2530, SJ3040, SJ4050 y SJ4060?
Elija según el tamaño real de la hoja, el área de reconocimiento de la cámara, el formato de producto previsto y los planes de producción futuros. Confirme el modelo revisando la distribución de las muestras.
¿CCD puede manejar varios diseños en una hoja?
Sí, cuando la cámara reconoce de forma fiable la referencia impresa o el contorno del producto. Se recomienda probar muestras con diseños reflectantes, de bajo contraste o irregulares.
¿Debo elegir CCD si mis hojas son regulares?
No siempre. Para hojas regulares colocadas de forma repetible, una trayectoria de 3 ejes guardada puede ser suficiente. La SJ4060 también puede ser útil cuando los cambios frecuentes de diseño hacen más práctica la edición de trayectorias en pantalla.
